Ekoscroll DELTA S 25 AK ED336942AK

Detailní popis produktu

garanční palivo: dřevěná polena, ostatní palivo: dřevěné brikety, dřevní odpad

kotle splňují EKODESIGN, jednoduchá obsluha a údržba, možnost připojení na samotížný systém, výkonová řada: 16 a 24 kW, velká přikládací dvířka, snadné čištění dopalovací komory a výměníku kotle, trubkový výměník, nerezová tryska, žárobetonová dopalovací komora, řídící jednotka s funkcí řízení akumulačního zásobníku, třída energetické účinnosti: A+

emisní třída kotle: 5 - certifikováno v SZU Brno

SVT kódy: DELTA S 15 - 24419, DELTA S 25 - 24420

Popis kotle DELTA
Kotle DELTA S jsou konstrukčně jednoduché kotle s jednoduchou a snadno ovladatelnou řídící jednotkou. Kotle lze zapojit jak na samotížný systém bez čerpadel, tak na systém s čerpadly.

Kotel zplyňuje měkké i tvrdé dřevo a dřevní odpad. Díky účinnosti převyšující 88 % je provoz tohoto kotle maximálně úsporný. Kotel splňuje limity pro 5. emisní třídu a EKODESIGN a je zařazen do třídy A+ v energetické účinnosti. Díky tlačnému ventilátoru a trysce ze žáruvzdorné nerezové oceli je možné v kotli spalovat i vlhčí dřevo a dřevěný odpad, jako jsou hobliny, kůry, štěpka atd.

Jednoduchá konstrukce umožňuje provádět snadnou údržbu kotle včetně výměny náhradních dílů. Jednoduchá je i obsluha řídící jednotky kotle. Obsluha řídící jednotky spočívá pouze v nastavení požadované teploty kotle a popřípadě teploty akumulační nádrže.

Těleso kotle má tvar kvádru a je svařeno z kotlového plechu. V přední části jsou dvoje dvířka, horní slouží jako přikládací, spodní jako dvířka popelníková. V zadní části kotlového tělesa je trubkový výměník. Čistící otvor výměníku je umístěný na horní straně kotle spolu s otvorem pro výstupní vodu a řídící jednotkou. Na zadní straně kotle je otvor pro vstupní vodu, otvor pro napouštěcí ventil, dochlazovací zařízení a sopouch kotle. Na boku kotle je páka pro otvírání zatápěcí klapky. Tlačný ventilátor je umístěný pod krycím plechem mezi dvířky na přední straně kotle. Řídící jednotka kotle ovládá provoz a výkon ventilátoru v závislosti na teplotě kotle a teplotě spalin, ovládá čerpadlo UT a řídí ohřev akumulačního zásobníku. Řídící jednotka ecoMAX 800D ovládá i směšovací ventil topného systému a řídí ohřev TUV.

VIDEO DELTA S





Výhody a funkce regulace

- obrázkové menu

- automatické nastavování výkonu ventilátoru

- ovládání kotlového čerpadla

- sledování teploty TUV

- možnost připojení rozšiřujícího modulu pro řízení směšovacího ventilu

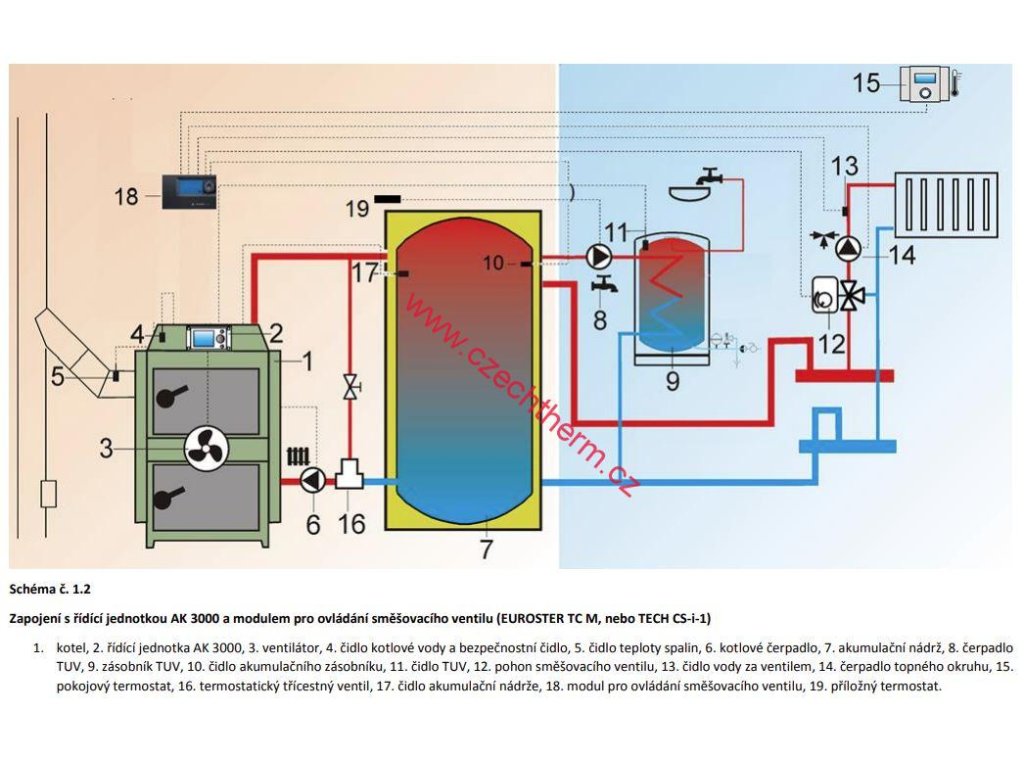

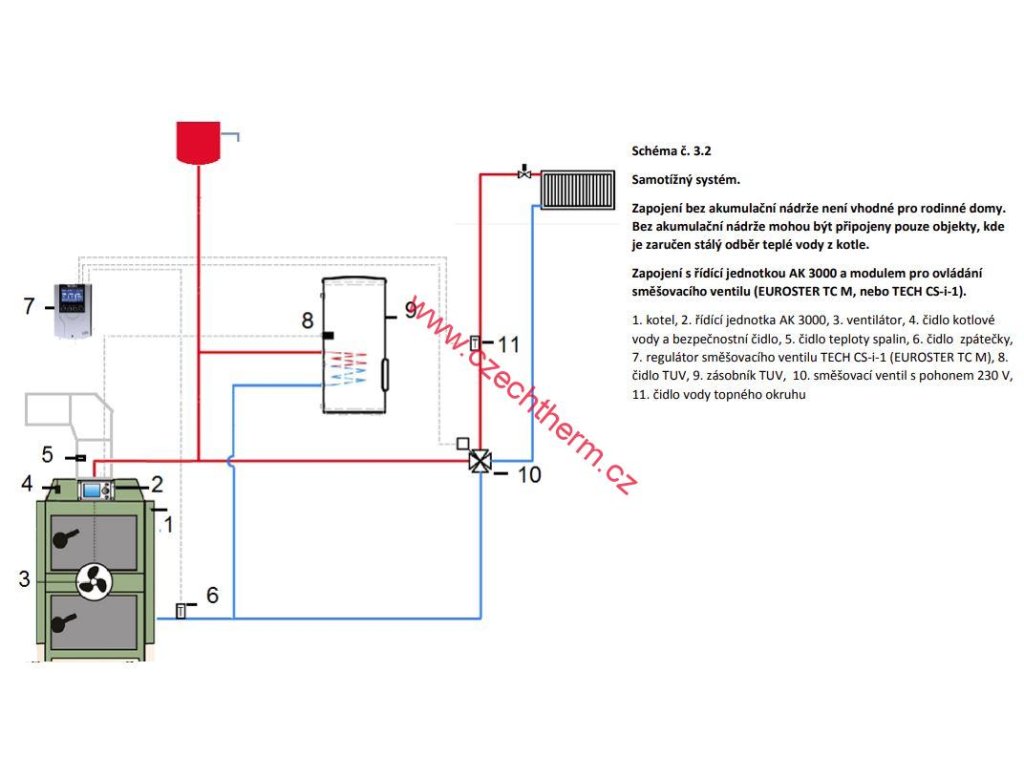

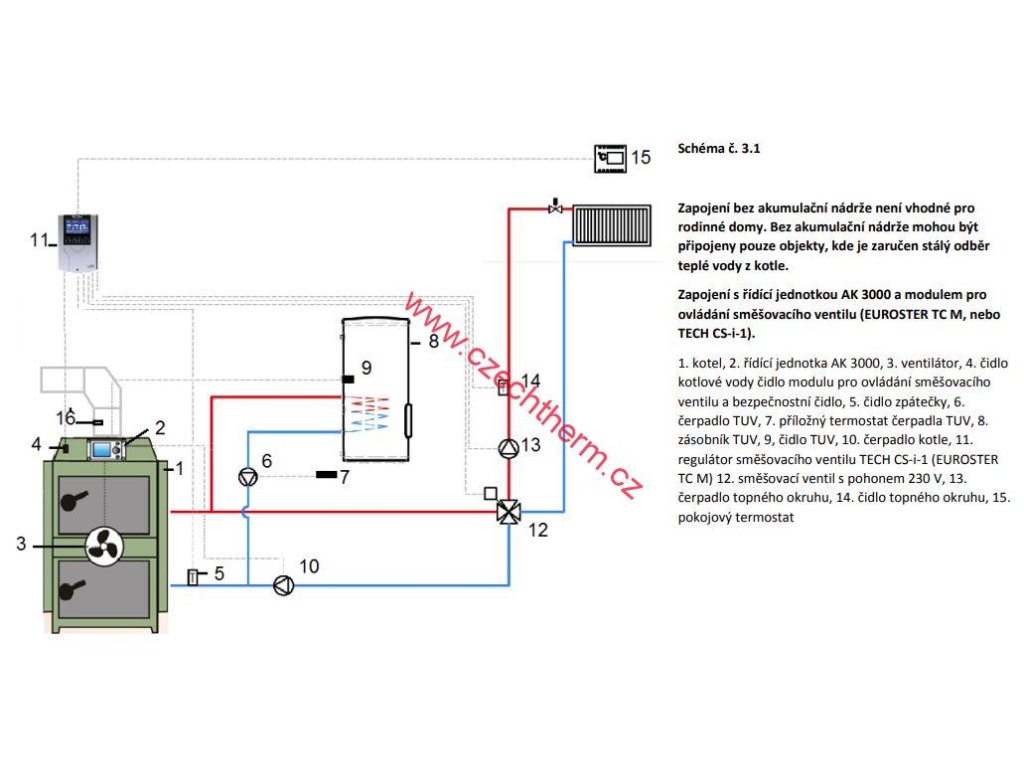

SCHÉMA ZAPOJENÍ (viz. obrázky u fotografie kotle)
