Ekoscroll DELTA S 15 AK ED336940AK
Kód: ED336940AKDetailní popis produktu
garanční palivo: dřevěná polena, ostatní palivo: dřevěné brikety, dřevní odpad
kotle splňují EKODESIGN, jednoduchá obsluha a údržba, možnost připojení na samotížný systém, výkonová řada: 16 a 24 kW, velká přikládací dvířka, snadné čištění dopalovací komory a výměníku kotle, trubkový výměník, nerezová tryska, žárobetonová dopalovací komora, řídící jednotka s funkcí řízení akumulačního zásobníku, třída energetické účinnosti: A+
emisní třída kotle: 5 - certifikováno v SZU Brno
SVT kódy: DELTA S 15 - 24419, DELTA S 25 - 24420
Popis kotle DELTA
Kotle DELTA S jsou konstrukčně jednoduché kotle s jednoduchou a snadno ovladatelnou řídící jednotkou. Kotle lze zapojit jak na samotížný systém bez čerpadel, tak na systém s čerpadly.
Kotel zplyňuje měkké i tvrdé dřevo a dřevní odpad. Díky účinnosti převyšující 88 % je provoz tohoto kotle maximálně úsporný. Kotel splňuje limity pro 5. emisní třídu a EKODESIGN a je zařazen do třídy A+ v energetické účinnosti. Díky tlačnému ventilátoru a trysce ze žáruvzdorné nerezové oceli je možné v kotli spalovat i vlhčí dřevo a dřevěný odpad, jako jsou hobliny, kůry, štěpka atd.
Jednoduchá konstrukce umožňuje provádět snadnou údržbu kotle včetně výměny náhradních dílů. Jednoduchá je i obsluha řídící jednotky kotle. Obsluha řídící jednotky spočívá pouze v nastavení požadované teploty kotle a popřípadě teploty akumulační nádrže.

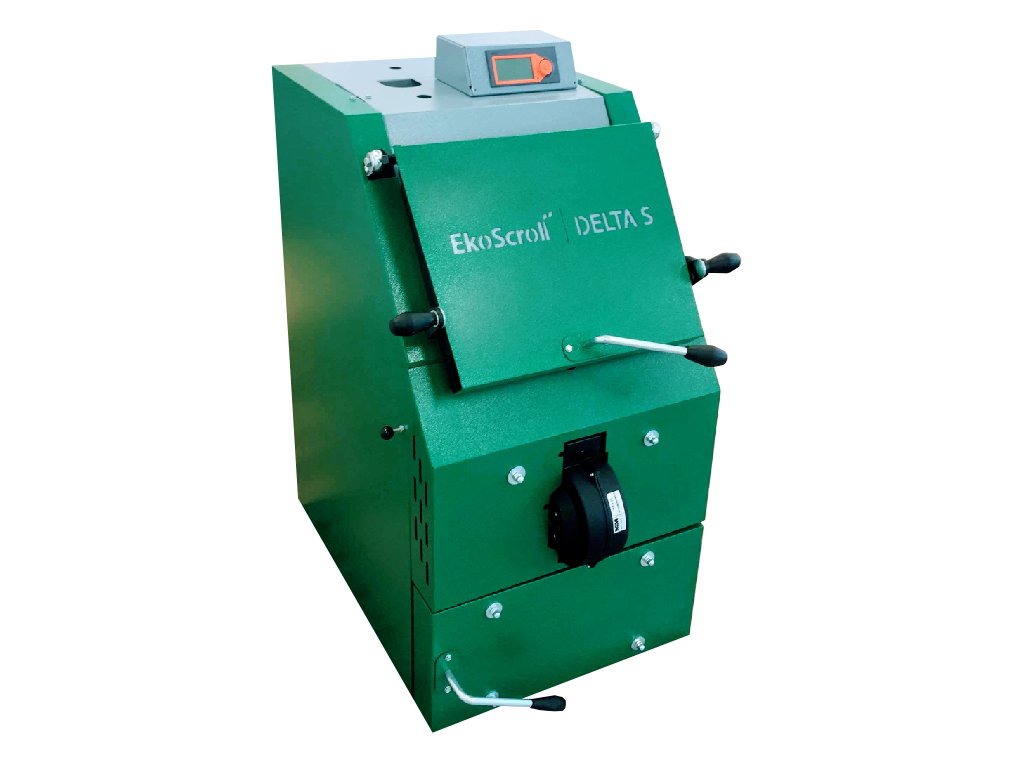

Těleso kotle má tvar kvádru a je svařeno z kotlového plechu. V přední části jsou dvoje dvířka, horní slouží jako přikládací, spodní jako dvířka popelníková. V zadní části kotlového tělesa je trubkový výměník. Čistící otvor výměníku je umístěný na horní straně kotle spolu s otvorem pro výstupní vodu a řídící jednotkou. Na zadní straně kotle je otvor pro vstupní vodu, otvor pro napouštěcí ventil, dochlazovací zařízení a sopouch kotle. Na boku kotle je páka pro otvírání zatápěcí klapky. Tlačný ventilátor je umístěný pod krycím plechem mezi dvířky na přední straně kotle. Řídící jednotka kotle ovládá provoz a výkon ventilátoru v závislosti na teplotě kotle a teplotě spalin, ovládá čerpadlo UT a řídí ohřev akumulačního zásobníku. Řídící jednotka ecoMAX 800D ovládá i směšovací ventil topného systému a řídí ohřev TUV.
Řídící jednotka kotle DELTA AK 5000
- obrázkové menu
- automatické nastavování výkonu ventilátoru
- ovládání kotlového čerpadla
- sledování teploty TUV
- možnost připojení rozšiřujícího modulu pro řízení směšovacího ventilu

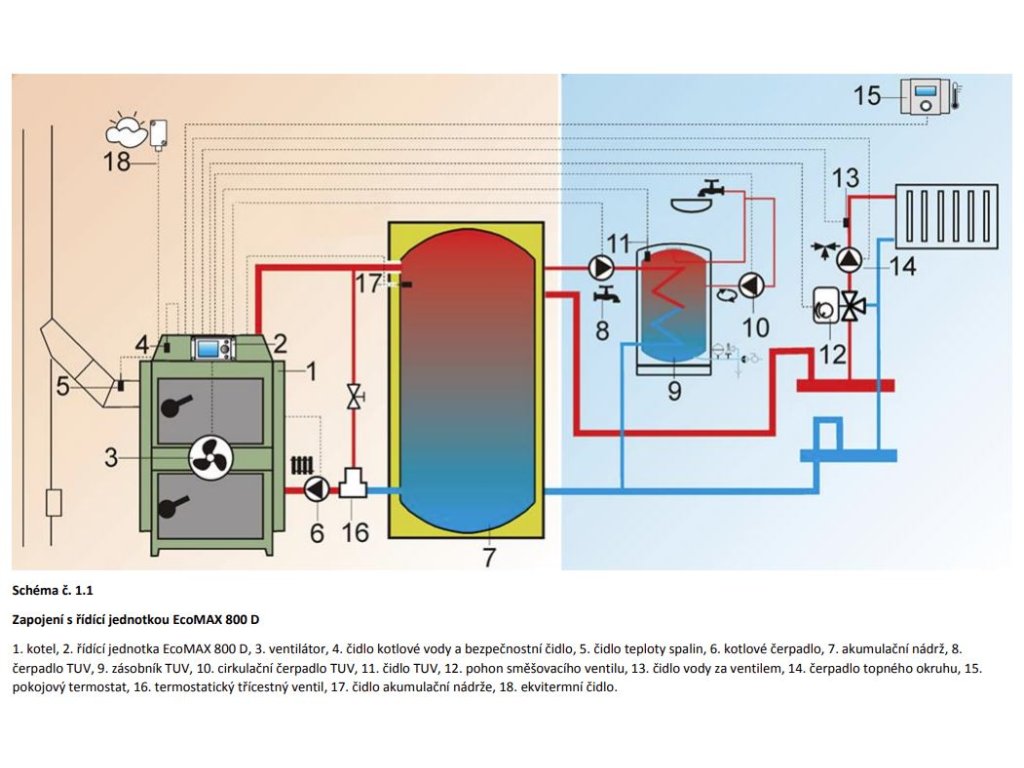

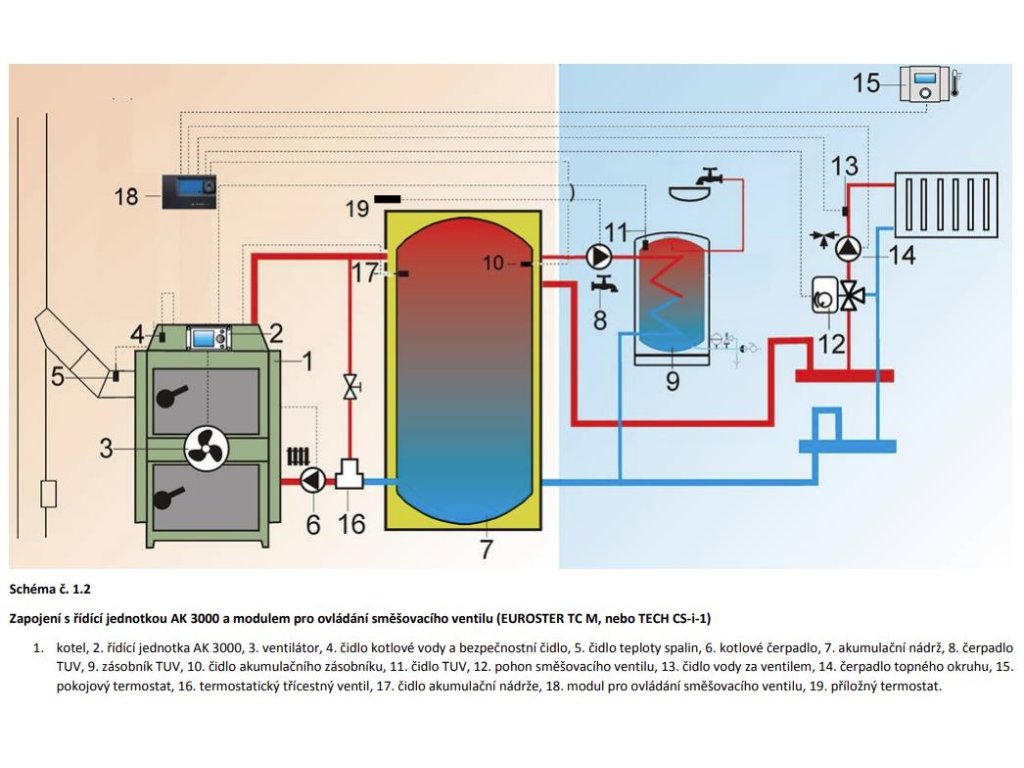

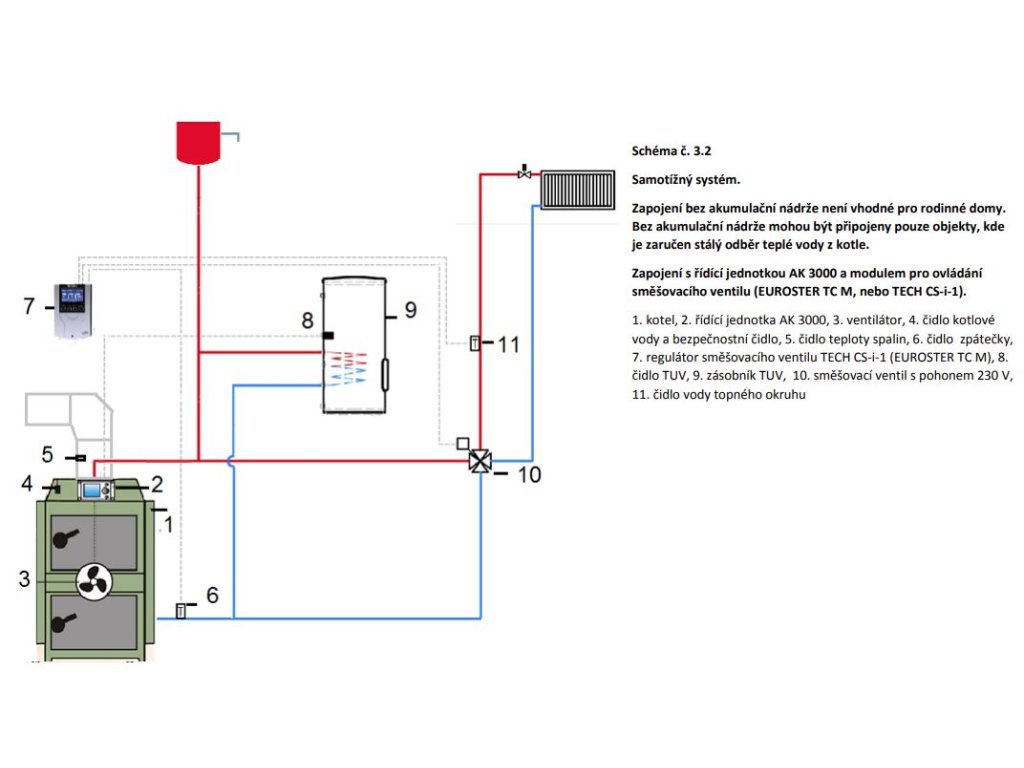

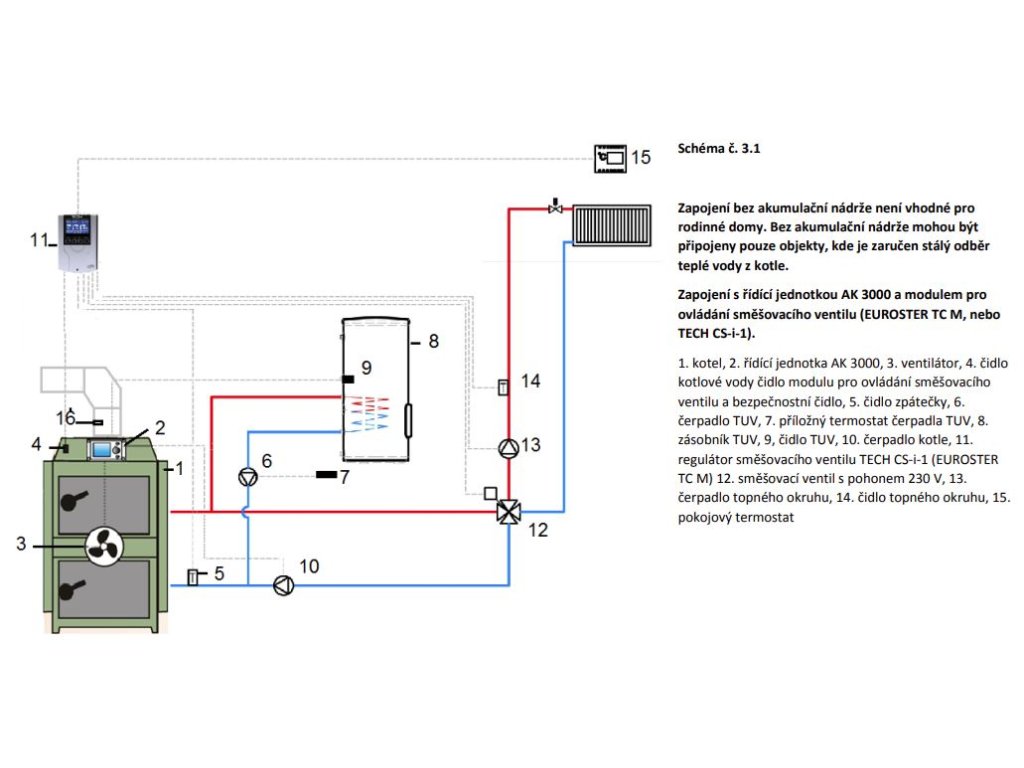

SCHÉMA ZAPOJENÍ (viz. obrázky u fotografie kotle)
Dokumenty ke stažení
Návod k obsluze a doplňující informace část 1: Návod k obsluze a doplňující informace část 1
Návod k obsluze a doplňující informace část 2: Návod k obsluze a doplňující informace část 2
Doplňkové parametry
Kategorie: | Kotle na dřevo |
---|---|
Záruka: | 24 měsíců |
Emisní třída: | 5 |
materiál: | ocelová |
výkon: | 15kW |
typ: | zplynovací |
Požadované vlastnosti: | Na dřevo |
Typ výměníku: | ocelový |
Palivo: | dřevo |
